1）單相熔斷試驗：
用于高壓熔斷器熔斷件弧前時間-電流特性特性測試試驗，*大開斷電流1000A，0.1S開斷時間記錄，NI板卡記錄熔斷過程（電流變化波形），分析開斷過程 ；
2）回路長度：

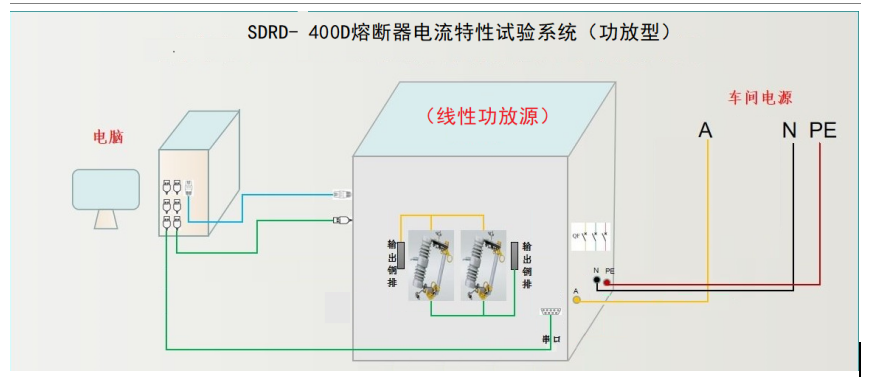

1000A瞬時電流輸出，熔斷器支架直接安裝到電流輸出源輸出端。設備內部為線性功放電路，拋棄傳統調壓器，升流器，不需要連接電流衰減減速裝置，輸出電流不受負載變化影響，提高電流輸出精度和開端電流穩定度。

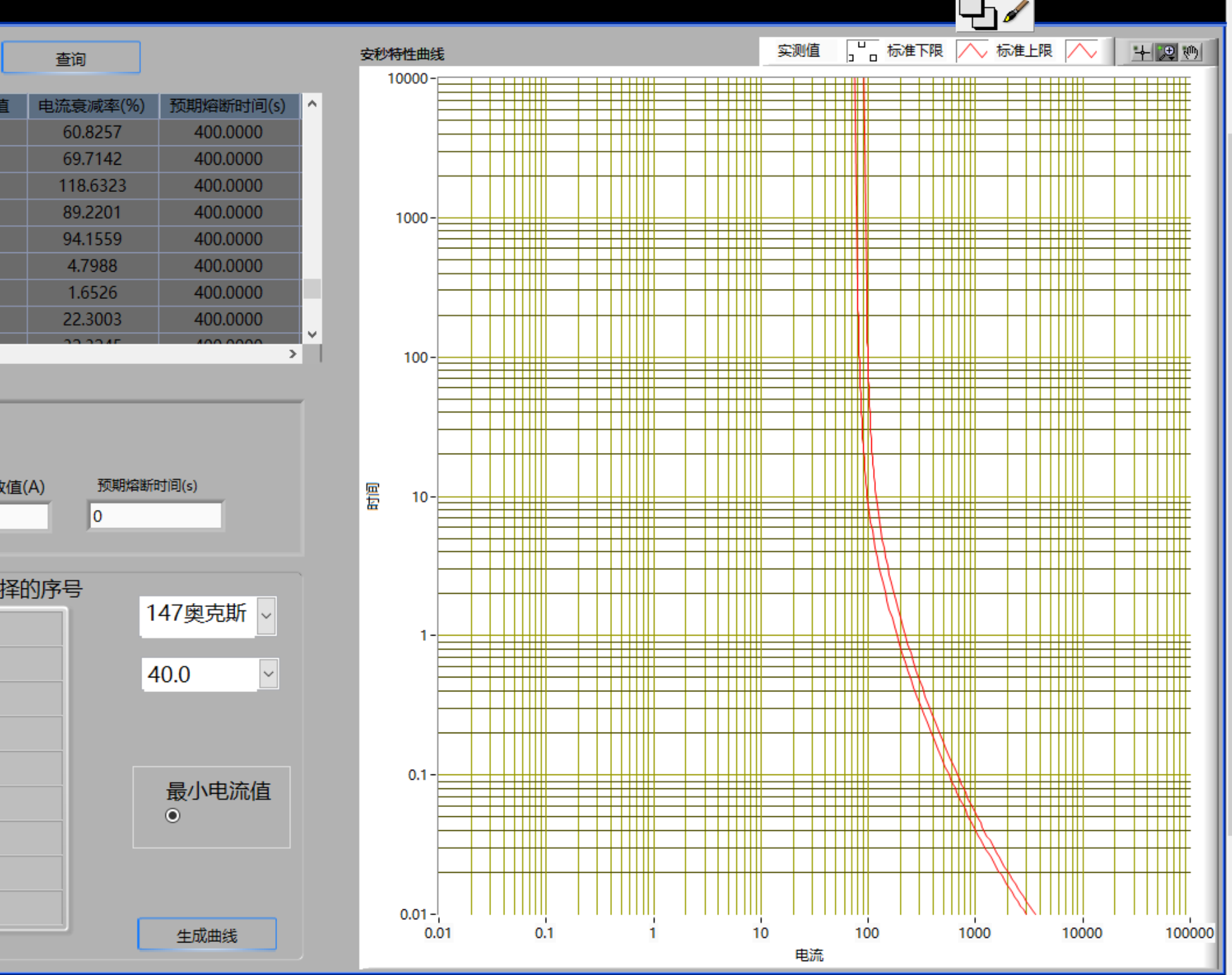

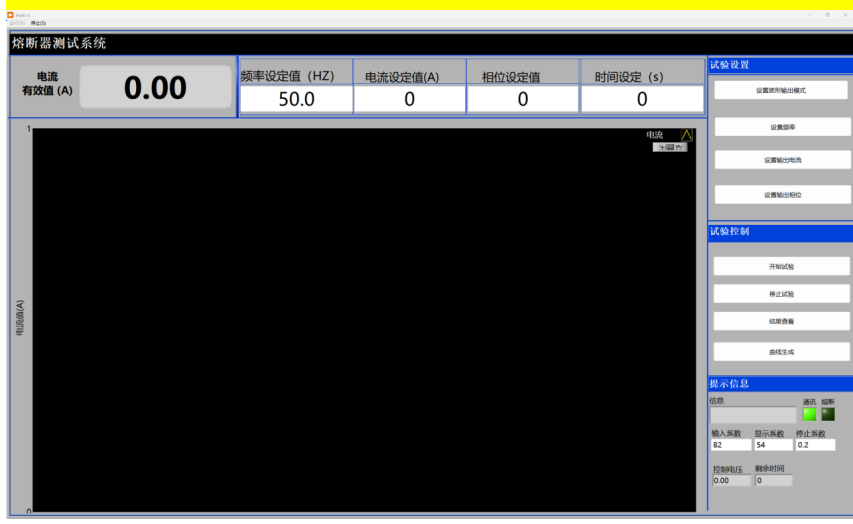

3）電流輸出為數字設定輸出。采用一體機控制自動打印報告，顯示熔斷曲線！
? GBT 15166.3-2008 高壓交流熔斷器
? GB/T15166.2-2008 高壓交流熔斷器
? EN 60282-1-2006 高壓熔斷器
? DL/T 572-2010 電力變壓器運行規程
? GB/T 11022-2011 高低壓開關設備和控制設備標準的共用技術要求
? GB 50150-2006 電氣裝置安裝工程 電氣設備交接實驗標準
1、主要組成元件與功能
序號 | 名稱 | 規格型號 | 數量 | 單位 | 參數功能說明 |
1 | 線性電流放大源 | SDGF-1000A | 1 | 套 | 功率:30KVA 電流:0~1000A |
3 | 電流回采電路 | 1000A/100mA 100A/100mA 10A/100mA | 1 | 臺 | 輸出電流顯示和電路跟蹤反饋 |
5 | 采集板卡 | NI | 套 | ||
夾具工裝 | 1 | 套 | 方便熔斷器安裝 | ||
8 | 觸摸一體機 | 1 | 臺 | 21.5寸電容觸摸 i5四代-4g-512g 固態 帶5GWiFi | |
9 | 測溫 | SDRD-8 | 8路測溫 |
2、技術參數
輸入電壓： AC380V ±10% +N+G
輸出交流電流值：單相0~1000A 0~100A 0~10A
測量精度：0.2級
開斷時間測量：0.001~999.999秒（瞬斷時間通過NI采集板卡進行波形顯示分析開斷時間）
輸出時間：0.05S~99.99H任意可設（保證在熔斷器無法開斷的情下自動斷開輸出電流）
采用100對達林管組合！

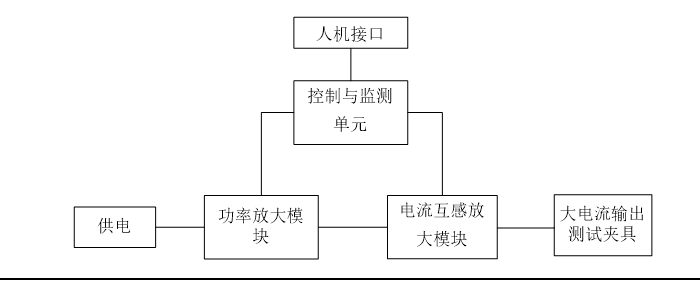

3、電氣邏輯框圖
