一、客戶要求如下：
線路金具熱循環測試系統要求
系統用途
該系統用于測試線路金具直流電阻、溫升、熱循環特性，參考標準：GB/T 9327 GB/T 2317.3 GB/T 2317.4 IEC 61284。
基本技術要求
具備山東青島東來3000A全自動大電流發生器全功能；
典型測試布局圖
典型回路長度16米。
補充技術要求：
1. 具備溫度控制和電流控制兩種控制方式，可根據需要選擇；
2. 可進行上述標準中直流電阻、溫升、熱循環測試；
3. 自動切換回路實現至少5段直流電阻自動測試，布局如圖；
4. 溫度測量可實現至少18路測量，布局如圖；
5. 可提供實時電流、電壓、相位差。
根據客戶技術要求具體方案如下：
二、主要功能特點

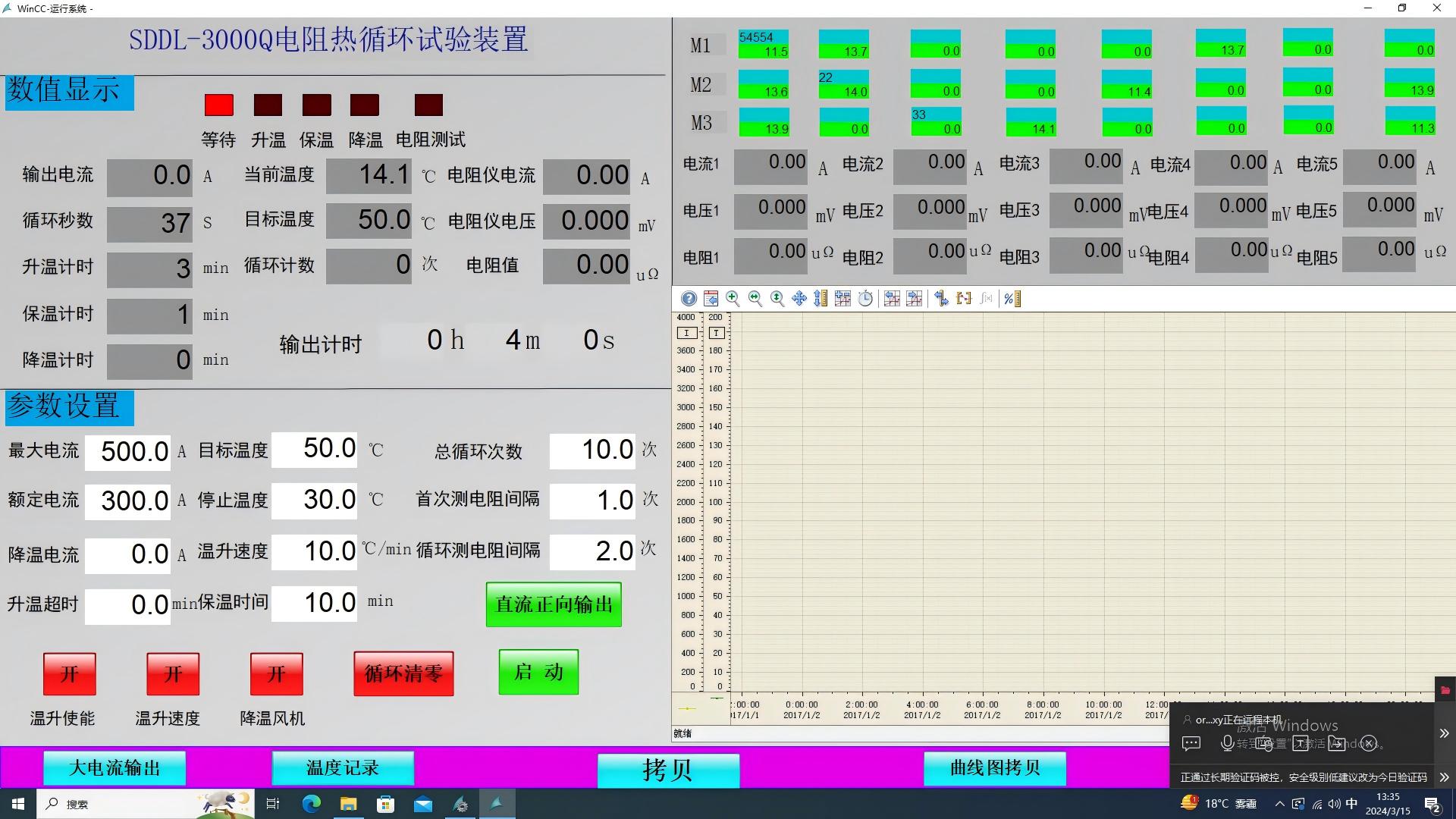

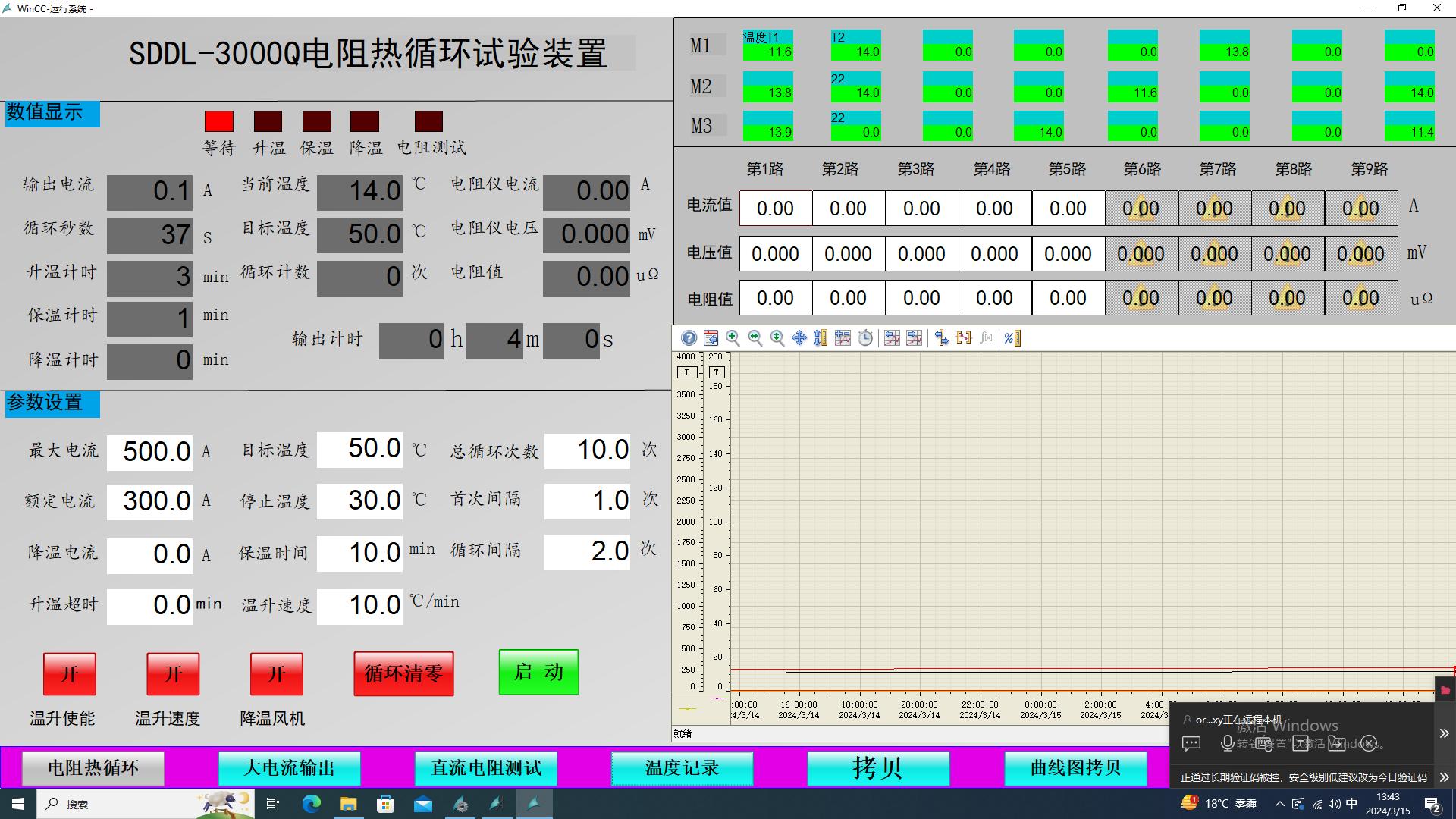

● 電流、電阻、溫度、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；
● 全中文界面，操作簡單明了，可適應多種應用場合；
● 全觸屏操作，操作直觀、快捷、易上手。
● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；
● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；
● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。?
● 試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
● 暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
● 試驗時間可任意設定，1秒 ~999小時
● 自動計時功能，自動控制時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
● 手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；
● 手動模式電流保持功能，當?shù)竭_(dá)某個電流值時，按下保持按鍵，電腦自動將電流控制在當前值。
● 帶停止/緊急按鈕，可手動復原；
● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；
● 數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理。
● 出現過流等故障時，保護即時，準確，可靠；

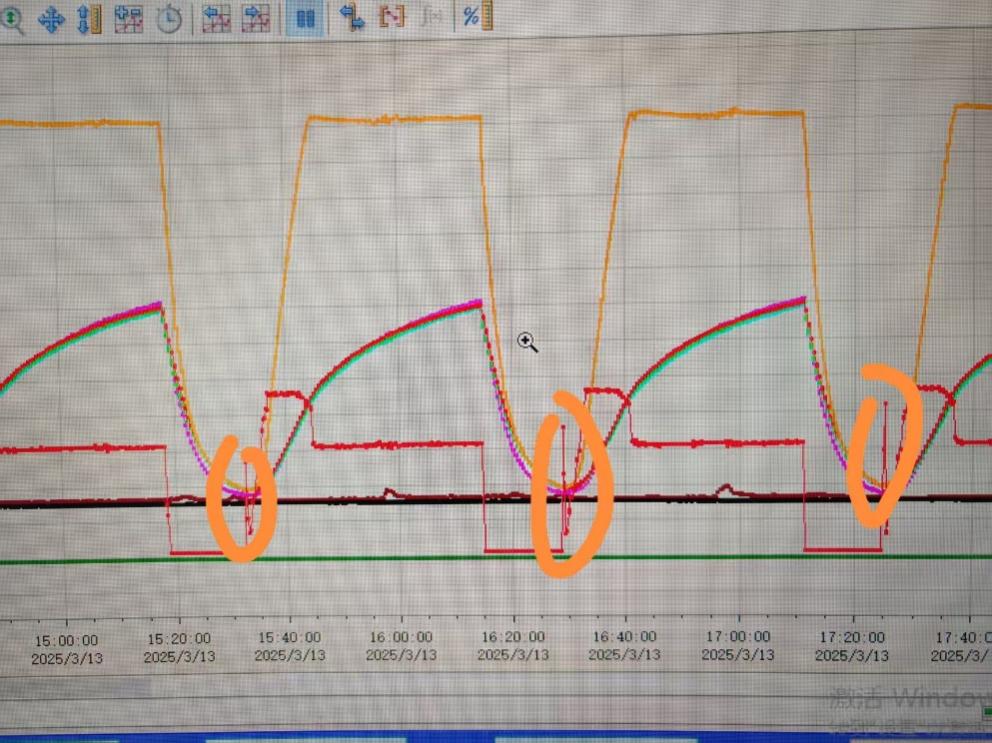

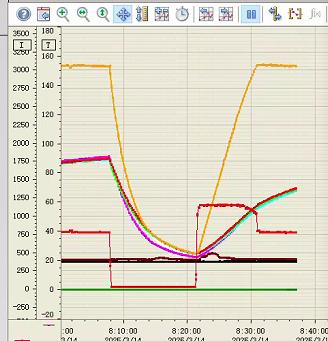

● 熱循環試驗過程中回路電阻測試自動完成，電流輸出自動切換；
● 控制方式采用本地昆侖通態7寸觸屏操作，
三、主要技術參數
1、熱循環試驗
電源電壓：AC 380V ±10%,50Hz±1 Hz
電源電流：≥118A
額定容量：45kVA
輸出電壓：AC 0 ～15V
輸出電流：長時間（不間斷運行）AC 30 ～ 3000A ；
電壓測量精度：0.5 ％FS ± 3 字
電流測量精度：0.5 ％FS ± 3 字
計時長度：1秒 ～ 9999.99小時
測溫：24路
增加相位測試儀表 可測電壓電流的相位角
2、回路電阻測試
測試電流：DC 100A
測試范圍：0.1～ 1999.99微歐
功能說明：熱循環試驗過程中測試項目，做完指定次數的熱循環后測試被試件的直流電阻，帶有自動切換裝置，不需要試驗人員進行手動換線。
通過軟件：九段線路的切換
